4G/WIFI System zdalnego monitorowania środowiska
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO |
| Numer modelu: | FSU1000 |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Depending on order quantity |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 15 do 20 dni roboczych |
| Zasady płatności: | L/C, T/T, Paypal |
| Możliwość Supply: | 2000 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Działający zasilacz: | Wejście 12VDC | Protokół: | Modbus-TCP, SNMP, port operatora B |
|---|---|---|---|
| Dziennik alarmów i dane historyczne: | Rejestruj alarmy do analizy | Wymiar: | 120*104*28mm |
| Tryb komunikacji: | Komunikacja w czasie rzeczywistym RS232 lub sieć magistrali RS485 | Stopień ochrony IP: | IP20 |
| Podkreślić: | Jednostka zdalnego monitorowania środowiska 4G,Wydział zdalnego monitorowania środowiska,System monitorowania bezpieczeństwa RS485 |
||
opis produktu
4G/ WIFI Środowisko zdalnego monitorowania / System monitorowania bezpieczeństwa Wsparcie RS485
Środowisko zdalnego monitorowania 4G / WIFI / System monitorowania bezpieczeństwa Wprowadzenie

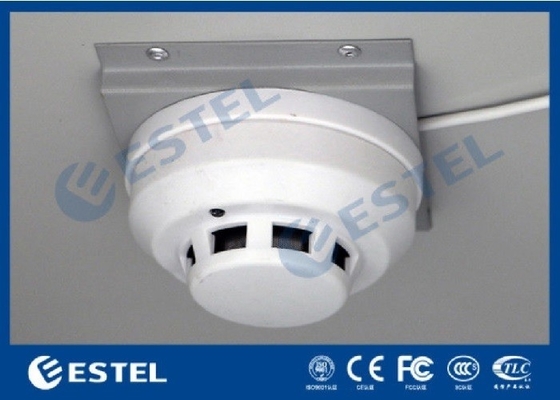

Środowisko zdalnego monitorowania 4G / WIFI / System monitorowania bezpieczeństwa może zbierać status lokalnych czujników (takich jak czujnik dymu, czujnik drzwi, wyciek wody, podczerwień itp.),inteligentna temperatura i wilgotność, klimatyzacji, dystrybucji energii i innych danych w czasie rzeczywistym,
Standardowa obsługa transmisji danych Ethernet 100 Mbps.
Wersja wysokiej konfiguracji może być opcjonalnie WIFI lub 4G i inne formy transmisji danych, z bezpiecznym i niezawodnym, szerokim zastosowaniem, silnymi cechami stabilności.
Środowisko zdalnego monitorowania 4G/WIFI / Aplikacje systemu monitorowania bezpieczeństwa
Produkty z serii są szeroko stosowane w klimatyzacji, zastosowaniach oszczędnościowych, pozyskiwaniu danych, konwersji protokołu, dystrybucji energii i innych gałęziach przemysłu.
- Przełączanie danych: Jest wyposażony w 4 uniwersalne przełączanie danych, które mogą uzyskać dostęp do
- Kontrola włączania i wyłączania: jeden przełącznik jest skonfigurowany jako ogólny sterownik, a drugi jest skonfigurowany z jednym zasilaczem
- Przekazywanie danych: połączenie z lokalnym sterownikiem urządzenia za pośrednictwem interfejsu RS485 lub interfejsu RS232,
- Wspiera maszyny wielobitowe: wszystkie porty seryjne modułu mogą być zgłaszane niezależnie w wielu
- Diwersyfikacja portu seryjnego protokołu: obsługuje przekazywanie protokołu i może konwertować port seryjny (główny,
- Dostosowane: niewielki rozmiar i rozmiar można dostosować zgodnie z potrzebą, interfejs końcowy, ochrona
Informacje o produkcie
Demonstracja modelu
| Model | DI*4 | DO*2 | Wyciek*1 | RS485 | RS232 | Interfejs sieciowy | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

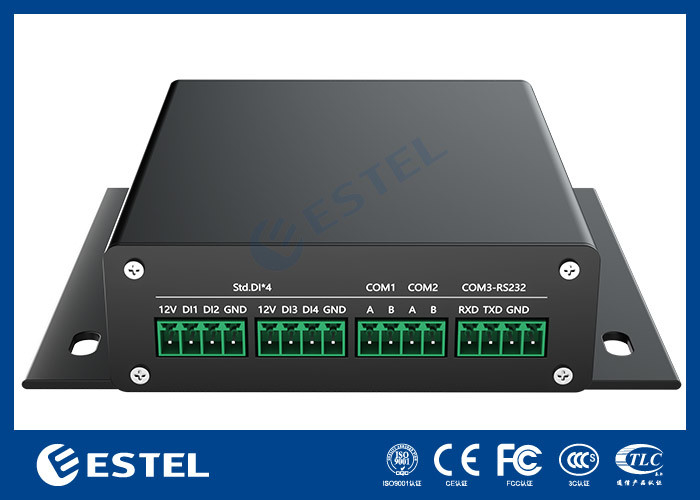

Szczegółowa definicja interfejsu
| Interfejs | Identyfikacja | Opis |
| Zasilanie | V+(DC12V) | Pozytywne wejście zasilania, zakres wejścia napięcia 6-18V |
| Zasilanie | V-(DC12V) | Elektroda ujemna z wejściem mocy |
| Wykrycie wycieku wody | W+ | Podłącz jeden z kabli wykrywających do liny zanurzenia w wodzie lub tablet |
| Wykrycie wycieku wody | W- | Łączyć drugi kabel. arkusz wody zanurzenia i wody zanurzenia kabla wspierają wiele równoległych połączeń |
| Interfejs kablowy | 100 Mbps ETH | Wprowadzenie kabla sieciowego |
| Moc wyjściowa | 12V |
Poziom wyjściowy zasilacza czujnika zewnętrznego jest dodatni. Pojemność wyjściowa jest określona przez adapter |
| Moc wyjściowa | GND |
zasilacz czujnika zewnętrznego, zasilacz wyjściowy, Aktywny sygnał przełączania wejścia |
| Wydajność DI | DI1-DI4 |
włączający szpilkę wejściową, pasywny kontakt 12 V i DI, Aktywny kontakt łączy DI i GND |
| Wydajność DO | REL | Przełączanie wyjścia przekaźnika wspólnego końca |
| Wydajność DO | NO1 | Wyjście przekaźnika przełączania jest zawsze otwarte |
| Wydajność DO | 12V1 | Kontrolowane zasilanie jest pozytywne. |
| Wydajność DO | GND | Poziom zasilania |
| Port seryjny | Dyrektywa Rady 92/50/EWG | Port seryjny 1RS485 Diferencjał nadawania i odbierania w tym samym kierunku |
| Port seryjny | Dyrektywa Rady 91/676/EWG | Port seryjny 1RS485 Terminal odwrotny rozdzielczy nadający i odbierający |
| Port seryjny | Dyrektywa Rady 92/50/EWG | Port seryjny 2RS485 Diferencjalnie wysyła i odbiera w tym samym kierunku |
| Port seryjny | COM2-B | Port seryjny 2RS485 Odwrotny koniec różnicowego nadajnika i odbiorcy |
| Port seryjny | Dyrektywa Rady 92/50/EWG | Port seryjny 3RS232 Koniec odbierający łączy się z końcem nadającym drugiego urządzenia |
| Port seryjny | COM3-TXD | Port seryjny 3RS232 Połączenie końca wysyłającego z końcem odbierającym innego urządzenia |
| Port seryjny | COM3-GND | Port seryjny 3RS232 łączy się z naziemnym sygnałem RS232 innego urządzenia |

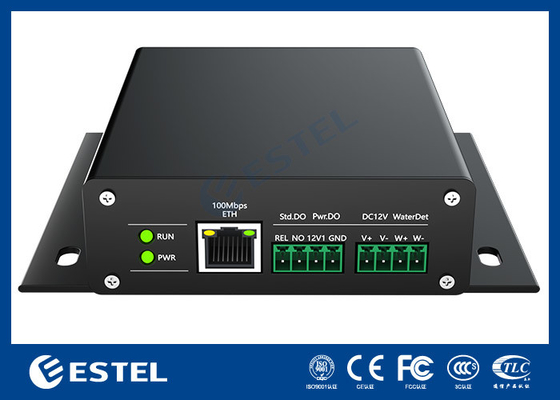

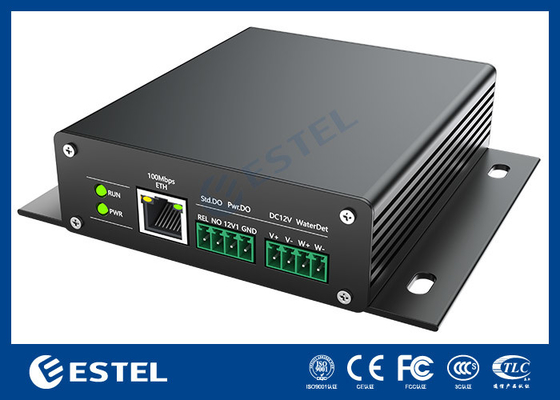

Światło wskazujące
| Interfejs | Identyfikacja | Opis |
| Władza LED | PWR | Po włączeniu zasilania jest włączony |
| Wykorzystanie | Wykonać | Wskaźnik pokazuje stan pracy. Wskaźnik miga po systemie i oprogramowaniu są normalne w odstępie 1s |
| Interfejs sieciowy LED | ETH | Wskaźniki portu sieciowego po lewej i prawej stronie wskazują stan połączenia oraz stan wysyłania i odbierania danych |
| Pozycja | Parametry |
| Napięcie wejściowe | 12V±50% (6-18V), przy zabezpieczeniu przed zwarciem wejściowym, przepływ napędu spowoduje uszkodzenie płyty głównej |
| Ogólne zużycie energii | zużycie mocy w stanie gotowości mniejsze niż 1 W, prąd w stanie gotowości mniejszy niż 0,1 A ((12 V wejściowy) |
| Pojemność zasilania | Wszystkie zewnętrzne źródła zasilania hosta nie przekraczają 12W, tj. 12V1A.Może być ograniczone przez adapter zasilania |
| Stawka serii | Maksymalna prędkość przesyłania jest większa niż 115.200 BPS |
| Temperatura działania | -5 ~ 55°C, (temperatura przechowywania -40 ~ 70°C) |
| wilgotność operacyjna | 10 ~ 95% (wilgotność 10 ~ 90%) |
| Wymiar | 120 * 104 * 28 mm |
| Poziom IP | IP20 |
Instalacja
