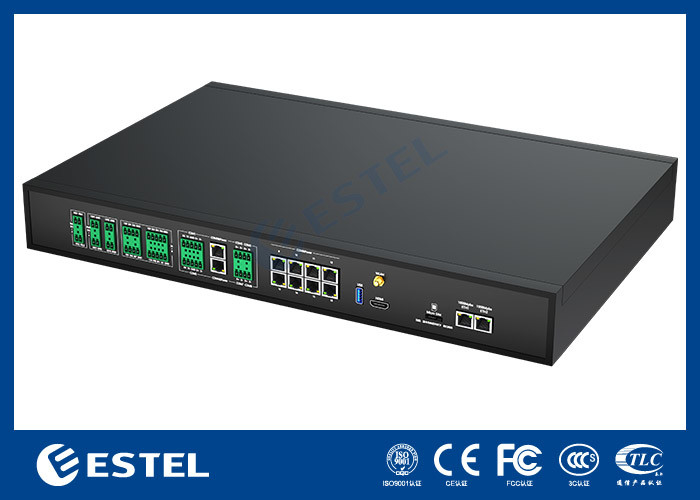

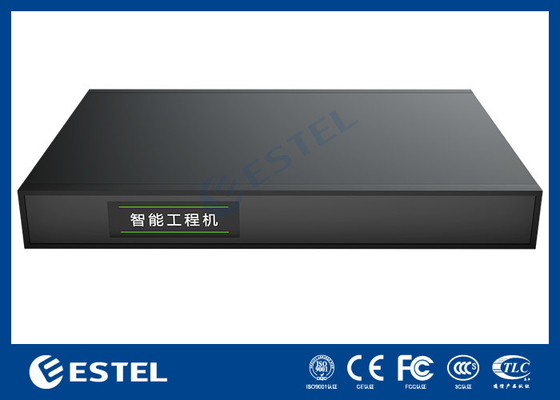

Intelligentna jednostka monitorowania EMU systemu Linux OS z obsługą MODBUS RTU/TCP
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO |
| Numer modelu: | FSU1000 |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Depending on order quantity |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 15 do 20 dni roboczych |
| Zasady płatności: | L/C, T/T, Paypal |
| Możliwość Supply: | 2000 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Zasilanie: | VAC220/240; VAC220/240; VDC336/ DC 48V VDC336/DC 48V | Weight: | 2.0 kg |
| Podkreślić: | Jednostka inteligentnego monitorowania TCP EMU,Intelligentna jednostka monitorowania EMU systemu operacyjnego Linux,Inteligentna jednostka monitorowania EMU z MODBUS |
||
opis produktu
System operacyjny Linux Inteligentna jednostka monitorowania Integracja różnych portów EMU
System operacyjny Linux Inteligentna jednostka monitorowania Integracja różnych portów EMU Przegląd produktu
- Inteligentna jednostka monitorowania i przechwytywania, wysokość 1U, system Linux, wbudowane oprogramowanie monitorujące, może uzyskać dostęp do UPS, klimatyzacji, szafy dystrybucyjnej, temperatury i wilgotności, wody,Dym i inne kompleksowe urządzenia energetyczne dla środowiska;
- Oprogramowanie dla architektury B/S, zdalny dostęp do sieci internetowej;
- System zapewnia standardowe interfejsy SNMP, MODBUS RTU/TCP i B do integracji systemów monitorowania w warstwie górnej lub systemów innych firm.
Właściwości sprzętowe:
1) Standardowa wielkość montażu szafki 19 cali z metalowym korpusem
2) Wbudowany procesor przemysłowy, pamięć ARM cortex A35 512M, przestrzeń 16G, obsługa 5000 punktów dostępu i 50 milionów rekordów.

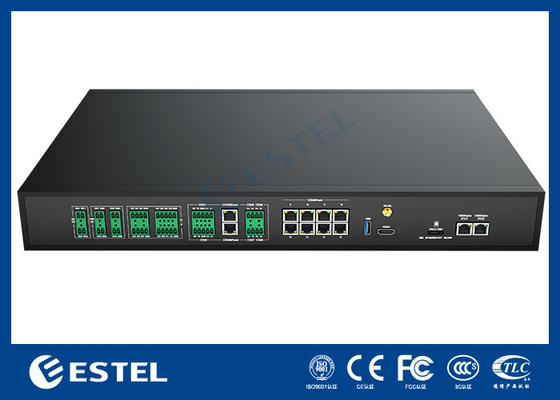

3) Zintegrowanie ośmiu portów RS485, dziewięciu portów DI, czterech portów DO, jednego portu USB i jednego portu Ethernet 100 Mbit/S.
4) Wsparcie wbudowanego modemu 3G/4G/rozszerzenia Wi-Fi.
5) Standardowy hosta zapewnia 5 grup 12V wyjścia zewnętrznego, maksymalna moc wyjściowa całej maszyny wynosi 15W, aby zaspokoić potrzeby zasilania czujników.
Funkcje oprogramowania:
1) System operacyjny Linux, open source, bezpieczny i niezawodny.
2) Wyposażone w oprogramowanie do monitorowania FSU, intuicyjny interfejs, łatwa obsługa, wbudowane oprogramowanie, bez konieczności instalacji
3) Oprogramowanie może monitorować urządzenia obiektu w czasie rzeczywistym, obsługiwać operacje sterowania oraz wyszukiwać dane historyczne i rekordy alarmowe.
4) Architektura B/S, bezpośredni zdalny dostęp do sieci Web, bez konieczności instalowania klienta.
5) Wspieranie konfiguracji online, brak potrzeby korzystania z dodatkowych narzędzi konfiguracyjnych, łatwe debugowanie na miejscu.
Lista parametrów
Rysunek 1-1 Parametry pokładowe
| Platforma procesora | ARMCortex-A35 |
| Pojemność magazynowania wewnętrznego (DDR) | 512M RAM |
| Przechowywanie w trybie Flash | 16G EMMC |
| System operacyjny | Linux |
Rysunek 1-2 Parametr portu
|

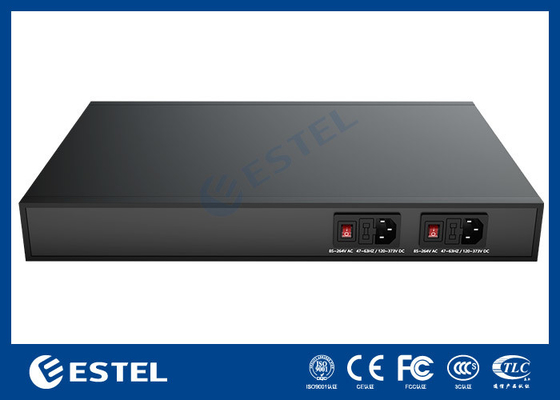

Wprowadzenie mocy (nieobowiązkowe) |
1)Jedyne źródło zasilania VAC220/240; VDC336 2) prąd stały 48 V |
| 4 porty DO | Standardowa moc wyjściowa DO normalnie na sygnale NC |
| 9 portów DI | Zapewnia 8 uniwersalnych wejść DI (suche lub mokre) do podłączenia do czujników dymu, czujników stanu drzwi i czujników podczerwieni; 1 dedykowane wejście DI (dostęp do podkładki wodnej) |
|
8-kanałowy port seryjny 485
|
Wspiera tryb komunikacji RS485, częstotliwość przesyłania jest 1200bps, 2400bps, 4800bps, 9600bps, 19200bps opcjonalnie. Długość słowa 5-8 bitów; tryb weryfikacji może być żaden, nieparzysty, równy, znak lub przestrzeń.Bit stop to 1 lub 2 bity. |
| 1 port USB | 1 port USB typu A, standardowy 2.0 (pełna prędkość: 12Mbits/s); dostęp do obrazów kamer USB, obsługa standardowych napędów flash USB oraz klawiatury i myszy |
| 1 port debugowania | USB typu C |
| LAN1Port | 10/100M, pół-/pełno-dupleks Adaptywny, z automatyczną funkcją przejścia kabli sieciowych |
Rysunek 1-3 Parametry środowiskowe
| Pozycja | Parametry |
| Miejsce pracy | W pomieszczeniach |
| Temperatura pracy | 0°C+50°C |
| Względna wilgotność | 20% ∼85%, bez kondensacji |
| Ciśnienie barometryczne | 70kPa ̇ 106kPa |
| Temperatura przechowywania | -40°C+70°C |
| Chłodzenie | Naturalne chłodzenie |
| Waga | 20,0 kg |
| Wyroby | Pył spełnia normy GR-63, brak gazu żrącego, gazu łatwopalnego, mgły olejowej, pary wodnej, kropli lub soli, itp. |
Rysunek 1-4 Parametry normy ochrony
| Pozycja | Standardowy |
| Ochrona elektrostatyczna | EN61000-4-2,3 stopnia, wyładowanie kontaktowe/powietrzne;6KV/8KV |
| Odporność na napięcie | EN61000-4-5,3 stopnia, 4KV/2KV@8/20us&2Ω |
Rysunek 1-5 Parametry ochrony przed błyskawicami
| Port badawczy | Port IO | Port seryjny, port Ethernet | Port zasilania |
| Prąd impulsowy 8/20us, dodatni i ujemny 5 razy każdy | Moduł różnicowy 5kA | Moduł różnicowy 5kA | Moduł różnicowy 5kA |
| Powszechny tryb 5kA | Powszechny tryb 5kA | Powszechny tryb 5kA |
Rysunek 1-6 Parametry opakowania
| Pozycja | Parametry |
| Wielkość opakowania | L440mm*W200mm*H44mm |
| Wykaz opakowań |
Główna maszyna *1 Śruby montażowe i uszy zawieszone *1 Podręcznik obsługi *1 Raport z badania *1 Przewód zasilający *1 Świadectwo *1 Plastikowy worek i pianka *1 |
