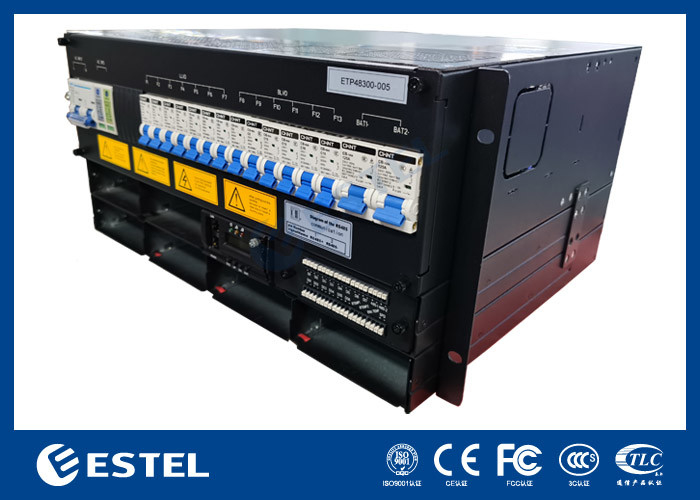

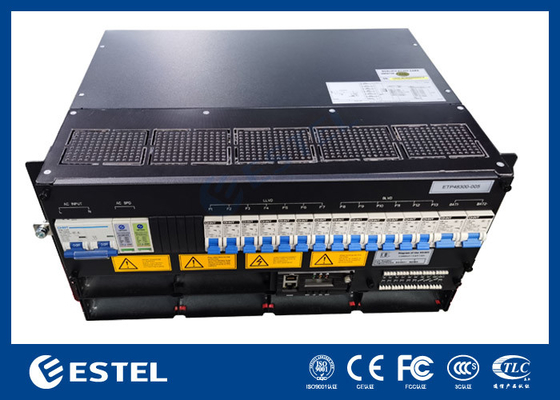

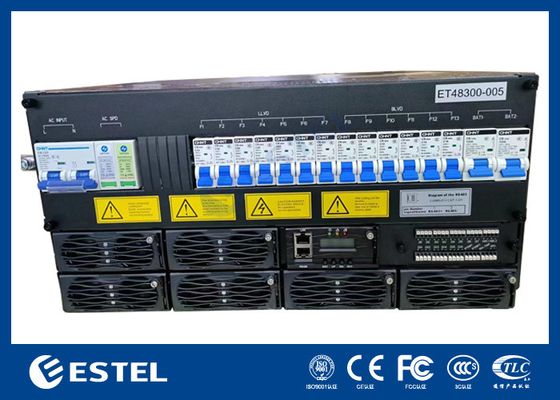

System zasilania o pojemności 18 kW z dystrybucją energii i funkcją monitorowania baterii
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Numer modelu: | ET48300-005 |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Drzewna obudowa |
| Czas dostawy: | 20-30 dni roboczych |
| Zasady płatności: | T/T, Western Union, Paypal |
| Możliwość Supply: | 8000 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| DC Maksymalna pojemność: | 18kw | Tryb instalacji: | Instalowany w szafie 19-calowej, osadzony w szafce |
|---|---|---|---|
| Moduł prostownika: | 3000 W | Napięcie wejściowe AC: | 220VAC jednofazowe |
| Napięcie wyjściowe: | -43~-58VDC, wartość znamionowa: -53,5VDC | Poziom ochrony: | IP20 |
| Podkreślić: | System zasilania korektorem z monitorem baterii,System zasilania korektorem z dystrybucją mocy,System zasilania o pojemności 18 kW |
||
opis produktu
System zasilania o pojemności 18 kW z rozdzielczością energii i funkcją monitorowania baterii
System zasilania o pojemności 18 kW z rozdzielczością energii i funkcją monitorowania baterii
ET48300-005 podstawowe zasilanie elektryczne o wysokości 5U, kompaktowa konstrukcja, aby sprostać krytycznym potrzebom zastosowań w zakresie transmisji światłowodowej i mikrofalowej,
Maksymalna moc systemu wynosi 300A, z AC/bateria/mCB obciążenia.
Kable są z przodu z MCB i sznurkiem.
> Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania
> 5U wysokości kompaktowa konstrukcja, można zaoszczędzić przestrzeń i koszty instalacji
> Działanie z przodu i dostęp do kabli, ładna i bezpieczna konserwacja
> Doskonałe zarządzanie baterią, wydłuża żywotność baterii oraz zapewnia różne porty łączności,
RS485, port internetowy, suche kontakty itp., który umożliwia elastyczne sieci i zdalne monitorowanie
> Sprostownik i sterownik są podłączalne na gorąco, łatwa i szybka konserwacja w trybie online
> Szeroki zakres napięcia wejściowego ((85-300Vac) sieć energetyczna jest dostosowalna
ET48300-005 składa się z jednostki dystrybucyjnej, modułu naprawcy, modułu konwersji, modułu monitorowania.
Konfiguracja jest opcjonalna, zgodnie z poniższą tabelą:
| Konfiguracja | Moduł wyprostowujący | Uwaga |
| Standardowy | GB 4943 | Szczegółowe informacje można znaleźć w specyfikacji modułów. |
| Standardowy | IEC/EN 62368-1 | |
| Standardowy | EN 55032 klasa A,GR1089 wydanie 4,R3-10, R3-11, R3-12 klasa B certyfikowany przez Amerykę Północną | |
| Standardowy | EN300386, klasa |
System zasilania o pojemności 18 kW z rozdzielczością energii i funkcją monitorowania baterii
Konfiguracja systemu
Dwie metody działania:
(1) Wejście prądu przemiennego: Po włączeniu prądu przemiennego uruchamia się moduł naprawcy, wyjście -48Vdc, jednocześnie ładuje się baterię i zasila się moduł konwersji, wyjście modułu konwersji 220Vac.
W normalnych warunkach parametry modułu prostowniczego i jednostki dystrybucyjnej są kontrolowane przez moduł monitorowania, działający zgodnie z ustawionymi wcześniej parametrami lub poleceniami użytkownika.W przypadku awarii sieci AC, akumulator będzie zasilanie do systemu, i kontynuować wyjście - 48 VDC i 220 vac, z rozładowania akumulatora, napięcie akumulatora zaczyna spadać, gdy napięcie jest poniżej 43.2 V + / - 0.5 V, moduł monitorowania wysyła sygnał o niskim napięciu akumulatora i bezpośrednio zamyka wyjście obciążenia, a następnie system zasilania przestaje działać.system znów będzie działał normalnie. (Wszystkie powyższe dane monitorowania są domyślnymi wartościami systemu i mogą być zresetowane przez użytkownika)
(2) wejście -48V: bez prądu przemiennego lub bez podłączenia prądu przemiennego, dostęp do zewnętrznego zasilania -48V do portu obciążenia -48V, moduł monitorowania uruchomienia i konwersji, wyjście 220Vac.
Funkcja kompensacji temperatury jest włączona domyślnie, która w razie potrzeby może być aktywowana lub wyłączana przez polecenie użytkownika.moc wyjściowa z zasilania zostanie zmniejszona liniowo (@65°C, moc wyjściowa wynosi 1300 W).
Specyfikacje
| Rodzaj | ET48300-005 | |
| System | Wymiar | 482.0(W) *350.0(D) *5U(H) |
| Waga | ≤ 25 kg ((bez korektorów) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb instalacji | Zainstalowane na 19 cali w kabinie. | |
| Tryb okablowania | Do wejścia i wyjścia | |
| Tryb utrzymania | Wsparcie przednie, zmiana poziomu modułu wsparcia | |
| Poziom ochrony | IP20 | |
| Rozdzielenie AC | Moduł wejścia | 220VACjednopasowy |
| Pojemność wejściowa | 1×100A/2P | |
| Częstotliwość wejścia | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -43~-58VDC, wartość znamionowa:-53.5VDC |
| Maksymalna pojemność | 18 kW | |
| Wyroby do przechowywania energii elektrycznej | 2×125A/1P | |
| Ładowarki ładunkowe | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC,narysowany 220VAC |
| Efektywność | >96% | |
| Moc nominalna | 3000W ((176~300VAC) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Waga | ≤ 2 kg | |
| Tryb chłodzenia | Chłodzenie przymusowe | |
| Wskaźnik mocy | ≥ 0.99 | |
| THD | ≤ 5% | |
| Kontroler | Wprowadzenie sygnału | 4AI ((3Batterytemp.,1ambienttemp),7DI ((SPD,6commonDI) |
| Wyjście alarmowe | 6suchy kontakt | |
| Połączenie | RS485, SNMP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Działanie | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) |
| temperatury | ||
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość jest w zakresie od 2000m do 3000m, maksymalna wysokość operacyjna | |
| Temperatura spada o 1°C, wysokość wzrasta o 200m.) |
||
Zastosowanie
(1) Dostęp do integracji
(2) System dystrybucji i rozszerzania w pomieszczeniach
(3) Stacja komórkowa i system rozszerzenia zasięgu
(4) WLAN
(5) Stacja naziemna komunikacji satelitarnej i stacja komunikacji mikrofalowej
(6) Słabe pomieszczenie dystrybucji prądu
(7) Inne systemy zasilania stałego AC/DC
Cechy
(1) Dwa wyjścia: 48Vdc, 220Vac
(2) Dwa wejścia: -48Vdc, 220Vac
(3) Wdrożenie technologii rekompensaty czynnika mocy aktywnej, współczynnik mocy > 0.99
(4) Szeroki zakres pracy napięcia wejściowego AC: 90~280Vac
(5) Szeroki zakres temperatury roboczej: - 5°C do + 55°C
(6) Przeprowadzona technologia przełącznika,
(7) Doskonałe zarządzanie baterią wydłuża żywotność baterii: zarządzanie ładowaniem/rozładowaniem, kompensacja temperatury baterii, ochrona przed niskim napięciem.
(8) Wymiana na gorąco
(9) Ochrona przed nad napięciem wejściowym/poniższym
(10) Ochrona przed nad napięciem wyjściowym, ochrona przed prądem wyjściowym, ochrona przed zwarciem wyjściowym
(11) Wbudowane / mocowane na ścianie
(12) Interfejs komunikacji RS485, RS232
