DC48V Wyrównacz stożkowy 90A Wysoka pojemność 220VAC Wyrównacz jednofazowy telekomunikacyjny
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO |
| Numer modelu: | M45D65B |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Depending on order quantity |
| Szczegóły pakowania: | karton + drewniana skrzynka |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T, Western Union, Paypal |
| Możliwość Supply: | 3000 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Znamionowe napięcie wejściowe: | 48 V DC | Pojemność: | 5,2 kW |
|---|---|---|---|
| napięcie wyjściowe i częstotliwość: | -43~-58VDC, wartość znamionowa: -53,5VDC | Współczynnik mocy: | ≥0,99 |
| Instalacja: | Standardowy uchwyt do montażu w stojaku 19". | Wymiar: | 482,0 (szer.)*350,0 (gł.)*2U(wys.) |
| Podkreślić: | DC48V Sprostowacz stożkowy,Wysokiej wydajności jednofazowy korektor telekomunikacyjny,220VAC Telecom Jednopoziomowy poprawnik |
||
opis produktu
DC48V Wyrównacz stożkowy 90A Wysoka pojemność 220VAC Wyrównacz jednofazowy telekomunikacyjny
1. DC48V Rack Mount Rectifier 90A Wysoka pojemność 220VAC Telecom Single Phase Rectifier Przegląd

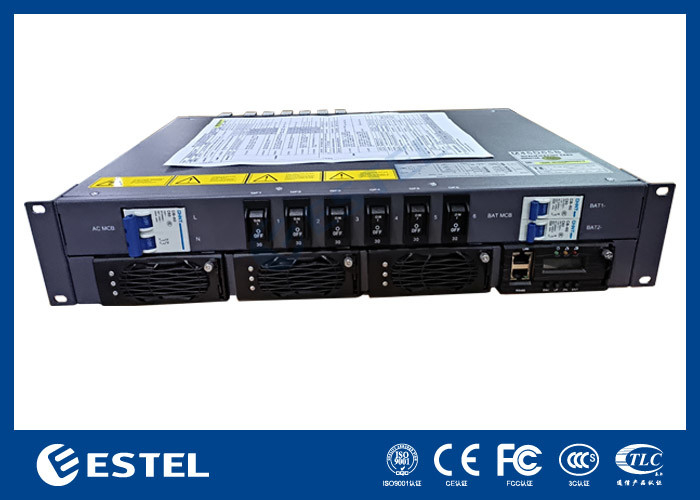

M45D65Bjest 19-calową podstawką dla hybrydowego systemu zasilania, z kompaktową konstrukcją o wysokości 2U, aby zaspokoić krytyczne potrzeby aplikacji światłowodowej i transmisji mikrofalowej, urządzenia dostępowego, przełącznika.
Maksymalna moc systemu wynosi 90A, z wejściem AC / wejściem DC / baterią / obciążeniem MCB. Kable są dostępne z przodu za pomocą MCB i pręta. Sprzęt.
2. DC48V Rack Mount Rectifier 90A Wysoka pojemność 220VAC Telecom Single Phase Rectifier System Parameter
| System | Wymiar | 482.0(W) *350.0(D) *2U(H) |
| Waga | ≤ 15 kg (bez prostowarek) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb instalacji | Instalacja na stojaku 19 cali lub wewnątrz szafki | |

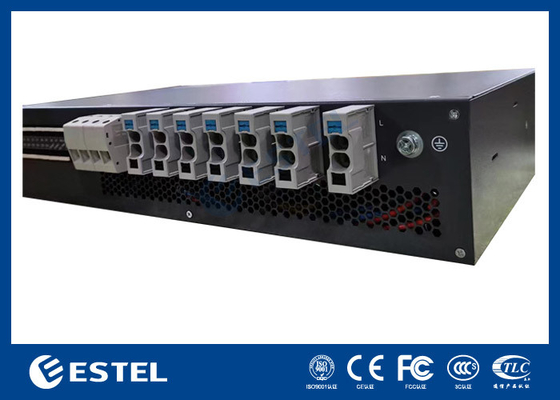

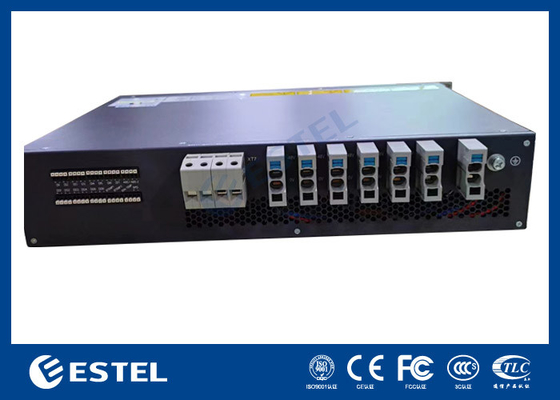

| Tryb okablowania | Górne wejście i górne wyjście | |
| Tryb konserwacji | Utrzymanie przodu, zmiana klasy modułu wsparcia | |
| Poziom ochrony | IP20 | |
| Rozdzielenie AC | Tryb wejścia | 220VAC jednofazowe |
| Pojemność wejściowa | 1×50A/2P;MCB:C63A/2P | |
| Częstotliwość wejścia | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| SPD prądu przemiennego | 20kA/40kA,8/20μs | |
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -43~-58VDC, wartość znamionowa:-53.5VDC |
| Maksymalna pojemność | 5.2kW | |
| Z wyłączeniem: | 2×85A/2P;MCB:C63A/1P*2 | |
| Przerywacze obciążenia | 6×30A/1P | |
| SPD prądu stałego | 10kA/,8/20μs | |
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC,narysowany 220VAC |
| Efektywność | >96% | |
| Moc nominalna | 1740W ((176~300VAC) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Waga | ≤ 2 kg | |
| Tryb chłodzenia | Chłodzenie przymusowe | |
| Współczynnik mocy | ≥ 0.99 | |
| THD | ≤ 5% | |
| Kontroler | Wprowadzenie sygnału | 4AI ((3 temperatura akumulatora, 1 temperatura otoczenia), 7DI ((SPD,6 wspólna DI) |
| Wyjście alarmowe | 6 kontakt suchy | |
| Port łączności | RS485, SNMP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej50°C) |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość wynosi od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C, gdy wysokość wzrasta o 200m.) |
3. Telekom Rectifier Szybkie szczegóły
- Standardowa szerokość 19 cali dla wszechstronnego użytku
- Kompaktna konstrukcja o wysokości 2U, oszczędność miejsca i koszty instalacji
- Przejście przednie i dostęp kablowy dla wygodnej konserwacji
- Zaawansowane zarządzanie baterią w celu wydłużenia żywotności baterii
- Różne porty łączności do elastycznej sieci i zdalnego monitorowania

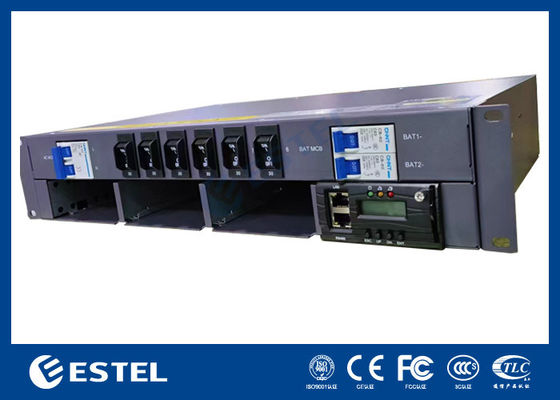

- Gorąco podłączalny prostownik i sterownik do łatwej konserwacji online
- Szeroki zakres napięć wejściowych (85-300Vac) dla dostosowania do sieci energetycznych
4Zasady działania
(1) Wejście prądu przemiennego: Po włączeniu prądu przemiennego uruchamia się moduł naprawcy, wyjście -48Vdc, jednocześnie ładuje się baterię i zasila się moduł konwersji, wyjście modułu konwersji 220Vac.
W normalnych warunkach parametry modułu prostowniczego i jednostki dystrybucyjnej są kontrolowane przez moduł monitorowania, działający zgodnie z ustawionymi wcześniej parametrami lub poleceniami użytkownika.W przypadku awarii sieci AC,
Akumulator będzie zasilanie do systemu, i kontynuować wyjście - 48 VDC i 220 vac, z rozładowania akumulatora, napięcie akumulatora zaczyna spadać, gdy napięcie jest poniżej 43.2 V + / - 00,5 V,
Moduł monitorowania wysyła sygnał o niskim napięciu akumulatora i bezpośrednio zamyka wyjście obciążenia, a następnie system zasilania przestaje działać.
system będzie normalnie działał ponownie. (Wszystkie powyższe dane monitorowania są domyślnymi wartościami systemu i mogą być zresetowane przez użytkownika)
(2) wejście -48V: bez prądu przemiennego lub bez podłączenia prądu przemiennego, dostęp do zewnętrznego zasilania -48V do portu obciążenia -48V, moduł monitorowania uruchomienia i konwersji, wyjście 220Vac.
5Moduł wyprostowujący
Panel modułu
(1) Wskaźnik mocy
(2) Wskaźnik alarmowy
(3) Wskaźnik usterki
(4) Zamknięcie
(5) Ręcznik
Na panelu znajdują się trzy wskaźniki,które służą do odzwierciedlenia stanu pracy naprawcy,dotycząc szczegółów poniżej.
Tabela Opis wskaźnika korektora
| Wskaźnik | Kolor | Status | Przyczyny stanu nieprawidłowego |
| Wskaźnik mocy | Zielona | Zazwyczaj włączony | Moduł ma i wejście mocy |
| Wyłącz. | Główna awaria zasilania (brak mocy wejściowej lub OVP,UVP mocy wejściowej).nie wyjściowa | ||
| Wskaźnik alarmu | Żółty | Zazwyczaj włączony | Alarm temperatury (OTP, gdy temperatura otoczenia > 65°C) |
| Moduł jest w stanie hibernacji. | |||
| Moduł ogranicza prąd | |||
| Błyskawicze | Brak komunikacji | ||
|
Wina wskaźnik |
Czerwony | Zazwyczaj włączony |
Brak wyjścia spowodowany powodem wewnętrznym modułu, takim jak OVP, wentylator błąd, OTP |
| Zazwyczaj wyłączony. | Moduł działa prawidłowo. |
6Kontroler-MC2600
Panel przedni MC2600
- Port LAN
- Port RS485
- Wskaźnik biegu
- Wskaźnik niewielkiego alarmu
- Główny wskaźnik alarmu
- Ręcznik
- Przyciski
Tabela opisująca przycisk sterownika
| Przycisk | Opis | |
| ESC |
Powrót do poprzedniego menu bez zapisania ustawienia. |
Nacisnąć przycisk ESC i ENT na w tym samym czasie w krótkim okresie Czas może ponownie uruchomić sterownik. |
|
Lekarz.
|
Ø Wchodzi do menu głównego z trybu gotowego ekran. Ø Wprowadza podmenu z menu głównego. Ø Zapisuje ustawienia menu. |
|
| W górę |
Przejście do poprzedniego menu lub ustawienie parametru wartości. Podczas ustawiania wartości parametrów, można przytrzymać Ten przycisk umożliwia szybkie dostosowanie wartości. |
Jeżeli wartość parametru jest ustawiona przez wielokrotne rodzaje strun, wciśnięte do góry lub przycisk do zmiany każdej wartości. Po ustawieniu wartości, naciśnij Przycisk potwierdzenia do przesuwania kursora automatycznie. |
| DN. |
Przechodzi do następnego menu lub ustala wartości parametrów. Podczas ustawiania wartości parametrów, można przytrzymać Ten przycisk umożliwia szybkie dostosowanie wartości. |
|
Opis wskaźnika na panelu sterownika jest pokazany w tabeli poniżej
| Rodzaj | Kolor | Państwo | Instrukcje |
| Wskaźnik biegu | Zielona | Błyskawicze | Kontroler działa prawidłowo |
| Wyłącz. | Kontroler jest uszkodzony lub nie ma wejścia DC | ||
| Niewielki alarm | Żółty | Zazwyczaj włączony | Kontroler wygeneruje niewielki alarm |
| Wyłącz. | Kontroler nie generuje żadnych drobnych alarmów | ||
| Główny alarm | Czerwony | Zazwyczaj włączony | Kontroler wywołuje poważny alarm. |
| Wyłącz. | Kontroler nie wywołuje żadnych poważnych alarmów |
Kontroler zapewnia dwa porty komunikacyjne,
Definicja portu komunikacyjnego RS485 jest przedstawiona w poniższej tabeli
| Numer PIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nazwa sygnału | RS485+ | - | RS485- | - | - | - | - | - |
Definicja interfejsu portu LAN Ethernet jest przedstawiona w tabeli
| Numer PIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nazwa sygnału | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. Interfejs DI/DO
Panel przedni płyty interfejsu DI/DO
Wpis cyfrowy jest podmenu menu ustawień parametrów, który jest głównie używany przez operatora do konfigurowania normalnego stanu wejścia 8 przełączników cyfrowych w systemie.
Ustawienie parametrów wejścia tabeli Relay
| Numer cyfrowy | Nazwa cyfrowa | DI Normalne | Opis |
| DI1 | Alarm HEX | Nie | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI2 | Alarm drzwiowy PWC | NC | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI3 | BT Alarm | Nie | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI4 | Alarm BC | Nie | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI5 | Alarm cyfrowy | Nie | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI6 | Genset na alarmie | Nie | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
| DI7 | Alarm SPD prądu stałego | NC | Jest normalny, gdy jest otwarty, a alarm pojawia się, gdy jest zamknięty. |
Wyjście przekaźnika jest podmenu menu ustawień parametrów, które jest głównie używane przez operatora do konfigurowania normalnego stanu wyjścia 8 przekaźników w systemie.
Ustawienie parametrów wyjściowych tabeli Relay
| Numer cyfrowy | Nazwa cyfrowa | Kod alarmowy | Opis |
| DO1 | Wyjście przekaźnika 1 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO2 | Wyjście przekaźnika 2 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO3 | Wyjście rely 3 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO4 | Wyjście przekaźnika 4 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO5 | Wyjście przekaźnika 5 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO6 | Wyjście przekaźnika 6 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
| DO7 | Wyjście rellu 7 | NC | Zamknięte w normalnych warunkach, otwarte w przypadku wystąpienia alarmu. |
Ponadto produkt zapewnia 6 innych portów.
Tabela Inne ustawienia parametrów wejścia
| Nazwa parametru | Opis ustawień |
| BTEMP 1 | Pojemnik akumulatora1 |
| BTEMP 2 | Port czujnika baterii2 |
| ENV_TEMP | Port czujnika owijania |
| 12V +/- | Zapewnione jest zasilanie 12V |
| RS485 | Port RS485, interfejs zarezerwowany, brak definicji protokołu |
| OLEJ+/- | Podłącz czujnik poziomu oleju |
Metody okablowania:
Ø Usunąć izolację kablu za pomocą szczypki do odciągania drutu.
Ø Naciśnij przycisk powyżej końcówki za pomocą śrubokrętu, wprowadź kabel, zwolnij śrubokręty i zakończ podłączenie kabla.
Ø Przy użyciu uchwytu delikatnie pociągać za kable, aby zapewnić, że nie spadną.
8Instalacja Subrack.
Zainstaluj podstawkę na 19 cali, jak pokazano na rysunku poniżej.
Ø Krok 1, Wyjąć wtyczkę z opakowania.
Ø Krok 2, Wciśnij wtyczkę do 19 cali
Ø Krok 3,Ustawić śrubę stałą (jeśli otwór montażowy uszu ramy wtykowej nie odpowiada położeniu pływającego orzecha ramy,musi być dostosowana w zależności od rzeczywistej instalacji).
Zainstalować moduł naprawcy
Ø Krok 1, Wyjąć moduł z opakowania.
Ø Krok 2, Trzymaj uchwyt modułu na przednim panelu i wkładaj moduł na gniazdo.
Ø Krok 3, Powoli popchnij moduł modułu do przedniego panelu modułu i spłukaj mocą
Panel dystrybucyjny.
Ø Krok 4, Zaciśnij śrubę mocującą na panelu modułu tak, aby moduł nie oderwał się.
9Opakowanie i wysyłka
Opakowanie jest odporne na wilgoć, uderzenia i trwa długo, aby zapewnić bezpieczny transport.
