IP55 30U Zintegrowana kabina zasilania zewnętrznego z czujnikami układu wyprostowującego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO9001, CE, RoHs |
| Numer modelu: | ET9090210C-30U |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Drzewna obudowa |
| Czas dostawy: | 3-4 tygodnie |
| Zasady płatności: | L/C, Western Union, T/T |
| Możliwość Supply: | 5000 SZT/MIESIĄC |
|
Szczegóły informacji |
|||
| Numer modelu: | ET9090210C-30U | Jedna komora:: | 19 cali, 30U |
|---|---|---|---|
| Materiał szafy: | Stal nierdzewna | Wymiar zewnętrzny: | szer. × gł. × wys. 900 × 900 × 2100 mm |
| Wentylatory: | 48 V DC | Wysokość prostownika: | 5U |
| Klimatyzator: | Moc chłodzenia: 3000W | Stopień ochrony IP: | IP55 |
| Drzwi: | Jedne drzwi wejściowe | Zindywidualizowane: | - Tak, proszę. |
| Podkreślić: | IP55 Zewnętrzna szafa zasilania,Zestaw elektryczny zewnętrzny ze stali nierdzewnej,30U zewnętrzna skrzynia zasilania |
||
opis produktu
IP55 30U Zintegrowana kabina zasilania zewnętrznego z czujnikami układu wyprostowującego
1. 30U zewnętrzne szafy zasilania parametry techniczne
| Nie, nie, nie. | Pozycja | Ilość | Jednostka | Specyfikacje |
| 1. | Wyposażenie na zewnątrz | 1 | Zestaw | (1) Wymiary zewnętrzne: W*D*H 900*900*2100mm |
| 2. | Klimatyzator | 1 | Zestaw | Pojemność chłodzenia: 3000 W, zasilacz: 48 VDC |
| 3. | Wentylatory bezpośredniego wentylacji pomocnicze | 2 | PC | 48VDC, zainstalować na drzwiach szafki |
| 4. | System sprostowania | 1 | SET | 48V 300A, obsługa protokołu komunikacji SNMP |
| 5. | Czujnik wody | 1 | PC | Opcjonalnie |
| 6. | Czujnik dymu | 1 | PC | Opcjonalnie |
| 7. | Czujnik temperatury i wilgotności | 1 | PC | Opcjonalnie |
| 8. | Czujnik drzwi | 1 | PC | Opcjonalnie |
| 9. | Światła LED | 1 | PC | 48VDC |
| 10. | Pakiet | 1 | Zestaw | Drzewna obudowa |
2. Parametry układu wyprostowania szafki ze stali nierdzewnej
| Kategoria | ET483300-002 | |
| System | Wymiar ((mm) | 482.0(W) *350.0(D) *5U(H) |
| Waga | ≤ 25 kg ((bez modułu prostowania) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Poziom IP | IP20 | |
| Rozdzielenie AC | Napięcie wejściowe | 380Vac, trzyfazowe |
| Pojemność wejściowa | 1*63A/4P | |
| Częstotliwość wejścia | 45 ~ 65 Hz, znamionowe 50/60 Hz | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -43~-58VDC, wartość znamionowa:-53.5VDC |
| Maksymalna pojemność | 18kW ((6*3000W moduł naprawcy) | |
| Połączenie akumulatorem | 2*125A/1P | |
| Przerywacze obciążenia | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| SPD prądu stałego | 10kA, 8/20μs | |
| Moduł wyprostowujący | Efektywność | ≥96% @ 340Vdc/ 53,5VDC obciążenia znamionowego |
| Moc nominalna | 3000W ((85 ¢ 300Vdc) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 105.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | |
| Kontroler | Wprowadzenie sygnału | 4 AI ((3 temperatury baterii, 1 temperatury otoczenia), 6 DI ((SPD, 6 wspólnych DI) |
| Wyjście alarmowe | 4 kontakt suchy | |
| Port łączności | Interfejs LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Temperatura pracy | -40°C~+65°C |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 0% ~ 95% ((nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | |
3Wprowadzenie:
Szafka zewnętrzna jest szeroko stosowana w zakładach telekomunikacyjnych ̇ sieci telekomunikacyjnych mobilnych, małych schroniskach zewnętrznych, szafkach sterujących elektrycznością kolejową, policji elektronicznej, stacjach bazowych komunikacji,stacje wykrywania powietrza na zewnątrz, szafki sterowania słonecznego, itp.

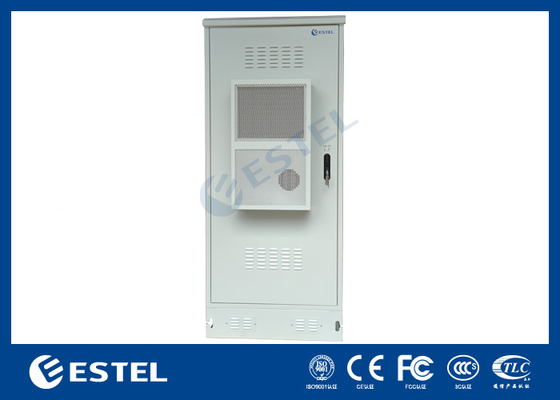

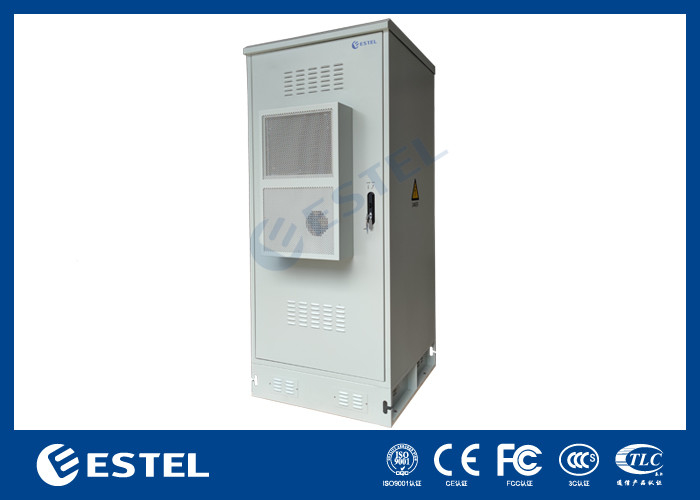

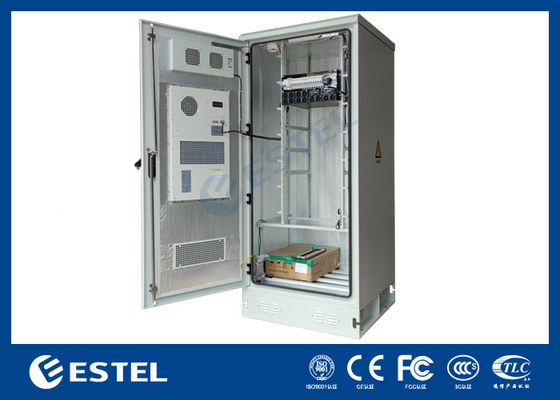

4. Zintegrowany zewnętrzny gabinet zasilania zdjęcia
5. Zwierzchnia zewnętrzna z instrukcją o opakowaniu czujników
Dla tych, którzy potrzebują więcej niż tylko standardowej szafki, ta seria może również zaoferować naprawdę bezpieczne rozwiązanie dostosowane z wielu dostępnych opcji,zapewnienie klimatyzowanego środowiska dla wszelkich urządzeń elektronicznych, paneli obciążeniowych i rozwiązań wprowadzania kabli.Zapewnia bezpieczne środowisko kontrolowane klimatem dla każdego sprzętu elektronicznego.
Ta szafa z akumulatorami ma 1750 mm wysokości i 750 mm szerokości i 750 mm głębokości.
| Standardowy | Opis |
| GB/T 17626.7-1998 | Kompatybilność elektromagnetyczna |
| GB4706.1 | Bezpieczeństwo urządzeń gospodarstwa domowego i urządzeń elektrycznych o podobnym zastosowaniu. |
| GB4798.1 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - przechowywanie |
| GB4798.2 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - transport |
| GB4798.3 | Warunki środowiskowe występujące w aplikacji dla produktów elektrycznych i elektronicznych - wykorzystanie |
