Szafki sprzętu zewnętrznego zintegrowane z układem napędowym wyprostowania i inteligentnym systemem wentylacji
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ESTEL |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | ET9090210-40U |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Drzewna obudowa |
| Czas dostawy: | 3-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5000 SZT/MIESIĄC |
|
Szczegóły informacji |
|||
| Jedna komora:: | 19 cali, 40U | Materiał szafy: | O mocy wyjściowej przekraczającej 50 kVA |
|---|---|---|---|
| Wymiar zewnętrzny: | Szer. × gł. × wys. 900x900x2100mm | Kolor: | Szary RAL7032 |
| Drzwi: | Jedne drzwi wejściowe | Powierzchnia: | antykorozyjna zewnętrzna powłoka proszkowa |
| Podkreślić: | System inteligentnej wentylacji zewnętrzna szafa telekomunikacyjna,Zintegrowane skrzynie sprzętu zewnętrznego z naprawcą,Szafki do sprzętu zewnętrznego |
||
opis produktu
Szafki sprzętu zewnętrznego zintegrowane z układem napędowym wyprostowania i inteligentnym systemem wentylacji
1. Szafy sprzętu zewnętrznego zintegrowane z układem napędowym wyprostowania i inteligentnym systemem wentylacji
● Ciężkie budowle na zewnątrz
● 40 stojaków (RU), standardowa szyba 19
● Dostęp z przodu (opcjonalny)
● Trójpunktowy układ zamykania przeciw kradzieży, podtrzymywany kłódka
● Powłoka na zewnątrz, antykorozyjna
● Standardowy kolor: szary, RAL7035.
● Wjazd kabli na dnie szafy
● Włączyć pręt uziemieniowy
● Załóż zatyczkę
● Opcjonalne rozwiązania chłodzące: wentylator, klimatyzator, wymiennik ciepła
2Zintegrowany parametr techniki zamknięcia zewnętrznego:
| Kategoria | ET48300-Y45D613A | |
| System | Wymiar ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Waga | ≤ 20 kg ((bez modułu prostowania) | |
| Tryb chłodzenia | Naturalne chłodzenie | |
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |
| Poziom IP | IP20 | |
| Rozdzielenie AC | Napięcie wejściowe | 353-406Vac |
| Narysowane napięcie wejściowe | 380Vac | |
| Pojemność wejściowa | 63A/3P | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
| Dystrybucja energii fotowoltaicznej | Napięcie wejściowe | 120-425Vac |
| Narysowane napięcie wejściowe | 340Vac | |
| Pojemność wejściowa | 25A/2P*8 MCB | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
|
D.C. Rozdzielanie
|
Napięcie wyjściowe | -42-58VDC, wartość nominalna: -53.5VDC |
| Maksymalna pojemność | 24 kW | |
| Połączenie akumulatorem | 125A/1Px4 | |
| Przerywacze obciążenia |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| SPD prądu stałego | 10kA/, 8/20μs | |
| Sprostownik | Efektywność | ≥96% @ 340Vdc/ 53,5VDC obciążenia znamionowego |
| Moc nominalna | 3000 W ((200 ∼425 Vdc) | |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 55°C) | |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | |
| Kontroler | Wprowadzenie sygnału | 4 AI ((3 temperatury baterii, 1 temperatury otoczenia), 6 DI ((SPD, 6 zwykłych DI) |
| Wyjście alarmowe | 4 kontakt suchy | |
| Port łączności | Interfejs LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Tryb wyświetlania | LCD | |
|
Środowisko
|
Temperatura pracy | -40°C~+65°C |
| Temperatura przechowywania | -40°C~+70°C | |
| wilgotność operacyjna | 0% ~ 95% ((nie kondensujące) | |
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) |
|
3System chłodzenia
4. Kontroler układu naprawcy:
MC2600 to nowa generacja sterownika mocy prądu stałego opracowana przez firmę MEGMEET.System monitorowania mocy jest tworzony przez ten moduł monitorowania wraz z modułami naprawczy Megmeet., moduły słoneczne i ramy rozkładowe (lub szafy rozkładowe), realizujące interaktywne operacje w interfejsie człowiek-maszyna, monitorowanie stanu pracy systemu,inteligentne zarządzanie bateriąMC2600 zapewnia kilka interfejsów komunikacyjnych, takich jak CAN, RS485, Ethernet i suche kontakty.Porty RS485 i Ethernet zapewniają elastyczną funkcję rozszerzania i ustawianie parametrów, firmware i dzienniki pobieranie / przesyłanie, zdalny monitor systemu dostępu, i może realizować zdalny monitoring.MC2600 może być stosowany jako oddzielny system lub hybrydowy system zasilania modułów prostowniczych i modułów słonecznych.
5System skład:
sterownik MC2600 wraz z modułami naprawczymi, modułami słonecznymi, generatorami wysokoprężnymi, ramą rozkładową (lub
Na rysunku 1-1 przedstawiono rozwiązanie monitorowania systemu.
6. IVS ((Inteligentny system wentylacji) Zasada działania:
System jest inteligentnym systemem wentylacji zapewniającym cyrkulację powietrza, filtrację powietrza i sterowanie chłodzeniem w pomieszczeniu telekomunikacyjnym.Wciąga zimne powietrze na zewnątrz i wypuszcza gorące powietrze na zewnątrz, aby uzyskać naturalne chłodzenie.System może być stosowany samodzielnie lub zintegrowany z urządzeniem chłodzącym klimatyzatora.
Parametry techniczne
zasilacz: DC48V;
Prąd: 1A;
objętość powietrza: 560CFM;
hałas: ≤ 55 dB;
Zastosowanie: stosowane do różnych typów szafek.
7. Diagram pracy:
| Głowy normalne | Nieprawidłowość klimatyzatora | Główna porażka | ||||||
| Włącz | Klimatyzator włączony. | Włącz | Włącz | Po LVLD | ||||
| Temperatura wewnątrz szafki | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Klimatyzator | Wyłącz. | Wyłącz. | Włączenie i automatyczne uruchomienie | Wyłącz. | Wyłącz. | Wyłącz. | Wyłącz. | Wyłącz. |
|
Inteligentny. System wentylacyjny |
Włączenie jednego wentylatora i rozpoczęcie pracy | Wielokrotne wentylatory włączane i zaczynają działać | Wyłącz. | Włączenie jednego wentylatora i rozpoczęcie pracy | Wielokrotne wentylatory włączane i zaczynają działać | Włączenie jednego wentylatora i rozpoczęcie pracy | Wielokrotne wentylatory włączane i zaczynają działać | Wyłącz. |

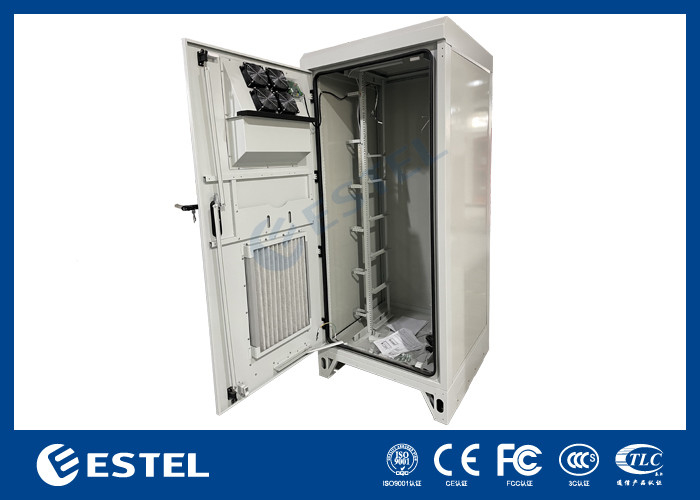

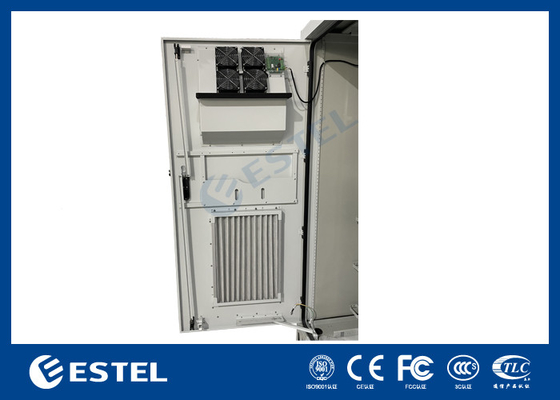

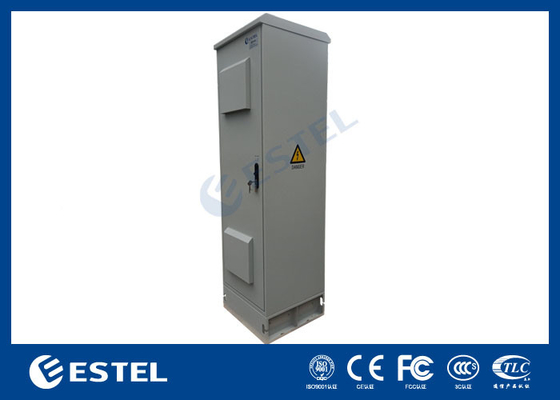

8Zdjęcia gabinetu:
